与非门作为非门、与门

与非问是最常用的门电路,这是因为不但它本身很有用,而且在没有专用的非门、与门时可以用它来分别代替它们。

用与非门作为非门只应用与非门的一个输入端A或输入端B时,这个与非门就成了非门。下面的实验里,我们把两个与非门都作为非门来用。

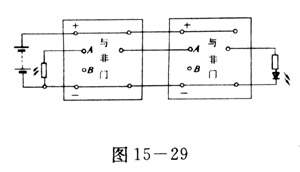

实验照图15-29连接电路。分析在什么情况下二极管发光。实际试试,检查你的分析是否正确。

图15-29的电路实际是自动夜明灯(发光二极管)的电路。天黑时光敏电阻的阴值很大,第一个非门的输入瑞A与低电位间相当于开路,是高电位,输出瑞和第二个非门的输入端是低电位,第二个非门的输出端是高电位,夜明灯自动发光。天亮时光敏电阻的阻值减少,第一个非门的输人端A同低电位间相当于接通,夜明灯自动熄灭。

用与非门作为与门由于与非门跟与门相反,所以在非门后面接一个非门就组成一个与门,下面实验里第二个与非门就作为非问。

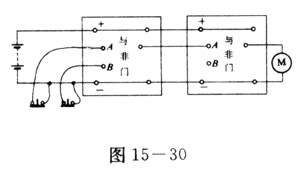

实验照图15-30连接电路。分析在什么情况下电动机转动。实际试试,检查你的分析是否正确,把这个电路同图15-20的电路对比,可以得到什么结论?

图15-30的电路同样可以用来保证汽车前后门都关紧时,汽车才能开动。

以上我们向大家介绍了几种简单的电子元件和它们的一些巧妙应用。希望大家能从中了解到,电子技术是多么有趣和有用。现在.电子技术发展十分迅速,新奇的应用层出不穷,已经成为高科技的重要方面。希望读者中能有人从此受好这门技术,将来在这方面有所成就,为祖国的社会主义建设作出贡献。
