判断回答问题显示器



有一种回答问题正确显示器,是利用电路通断的原理制成的,回答正确时灯泡亮,回答错误时灯泡不亮。这种显示器制作起来很简单,希望你自己制作一个。

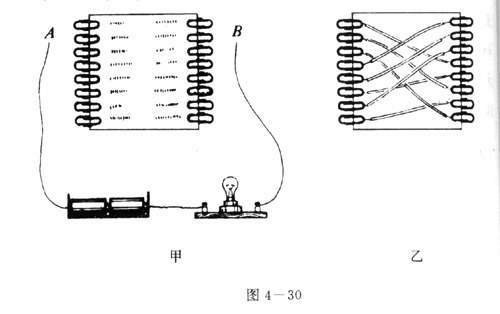

如图图4-30甲所示。在一块长方形硬纸板上,别上两排曲别针。左排曲别针表示问题,一个曲别针旁写一个问题。右排曲别针表示相应的答案,一个曲别针旁写一个答案。把干电池和小灯泡连接起来,并留出两个接线头A和B。提问者把接线头A与左排的一个曲别针接触,表示提出一个问题,要求回答者把接线头B与右排的一个曲别针接触,表示选出一个答案。

图4-30乙表示长方形硬纸板的背面,用若干条带绝缘包层的导线分别把左右两排中一对一对的曲别针连接起来,每对曲别针对应于一个问题和这个问题的正确答案。只有在图甲中把接线头B与对应于正确答案的那个曲别针接触,小灯泡才亮,表示你选的是正确答案.
